제품구성

제품종류

Model
보행자 신호등과 연동
- 신호등 없는 횡단보도
- 조달우수제품 선정(예정)
- K마크 인증 제품 		용도 보행자 신호등과 연동
- 어린이 보호구역
- 신호등 없는 횡단보도
- 재난안전제품 선정(수의계약 가능)
Green
Green(Blink)
Red 		LED Color Green
Green(Blink)
Red

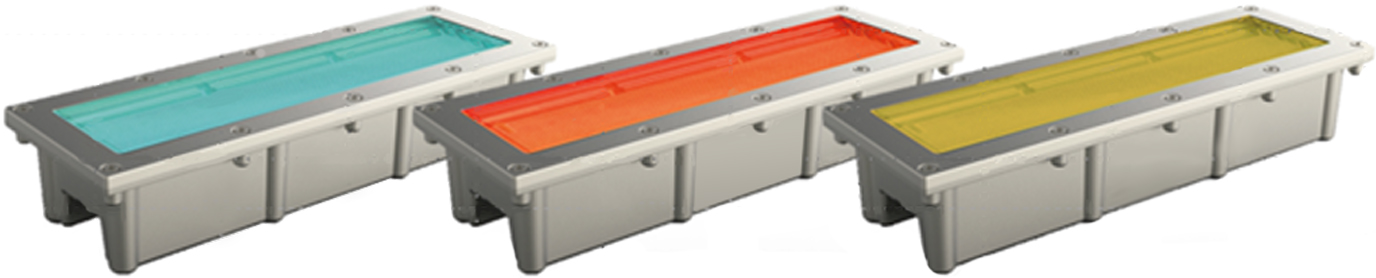

KD-2020-01 RG Mode No. KD-2020-01 RG

좌우로 움직여보세요

제품규격

사이즈 300 X 100 X 60 mm 보호회로 과전류 / 외부 신호로부터 보호
정격 DC 24V(전기 감전 사고 발생 위험 없음) LED기판 SMD Type 80pcs
방열·차열 LED방열기판, 적외선 차단 등 LED 열관리 기술로 LED 수명연장
(5만 시간 내외)		 광학부 구성 광학 리플렉트 / 렌즈
동작구현 녹색점등 / 점멸, 적색점등, 황색점등 / 점멸
방수·방진 내함, 외함 각IP86 동작방식 교통신호 제어기 연동
회도균일도 1.5m 이내에서 2.5이하 통신방식 RS-485통신
미끄럼방지 61 BPN 방열설계 태양열 차단, 내부방열 복합 소재 사용
소비전력 4~6W 주요재질 보호용케이스 POSCO 특수강
내·외부 모듈 PC/AL

좌우로 움직여보세요

제품 특징 및 장점

- 내외함 방수 구조 분리 설계로 완벽 방수 및 결로 현상 해결
- 눈부심 저감, 세계 최초 면발광 바닥형 보행신호등
- 과전압, 역전압 등 전기적 위험 제거
- 에폭시 & 우레탄 미사용으로 황변 현상 방지 및 크랙방지
- POSCO 공동 개발로 내구성(내부식성, 내충격성) 강화 및 흔드림, 침하 방지 설계



  • 시인성 증대 빛 공해 방지 어린이 눈부심 방지

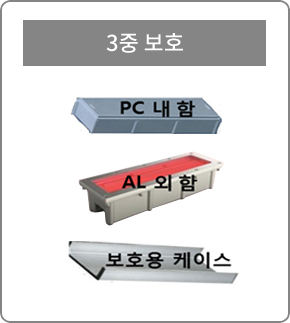

  • 내함, 외함, 보호용 케이스 3중 구조로 충격방지, 부식 방지(제설용 염화칼슘 등) 사계절 온도변화에 따른 크렉 방지

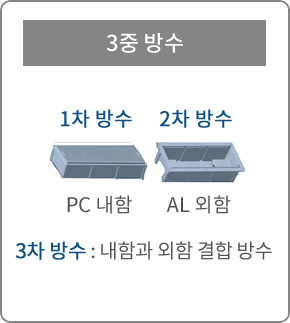

  • 내함(PC), 외함(AL) 내·외함 결합으로 3중 방수 각 동일 소재 사용으로 사계절 온도 변화에 따른 파손 및 침수 방지

  • 내함, 외함 특수 기체 처리로 결로 현상 원천 방지(2중창 결로 방지 기술 적용)

  • 태양열(적외선, 자외선) 차단용 소재 사용 및 시스템 설계 적용, LED에서 발생하는 열의 방출(CN T 복합 소재 적용)

  • 국내 모든 표준 교통제어기와 호환 현장 설치 간편

제품의 혁신성

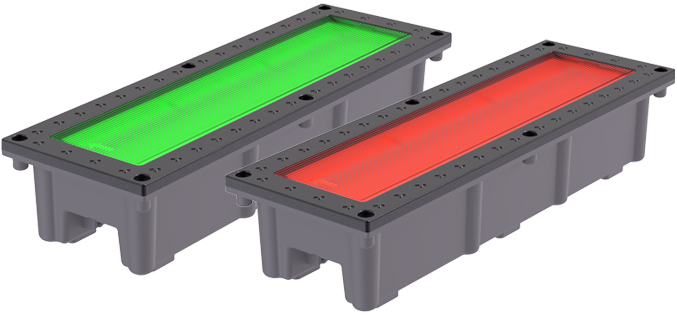

세계최초 면발광 바닥 신호등

면발광 바닥신호등의 혁신 성능

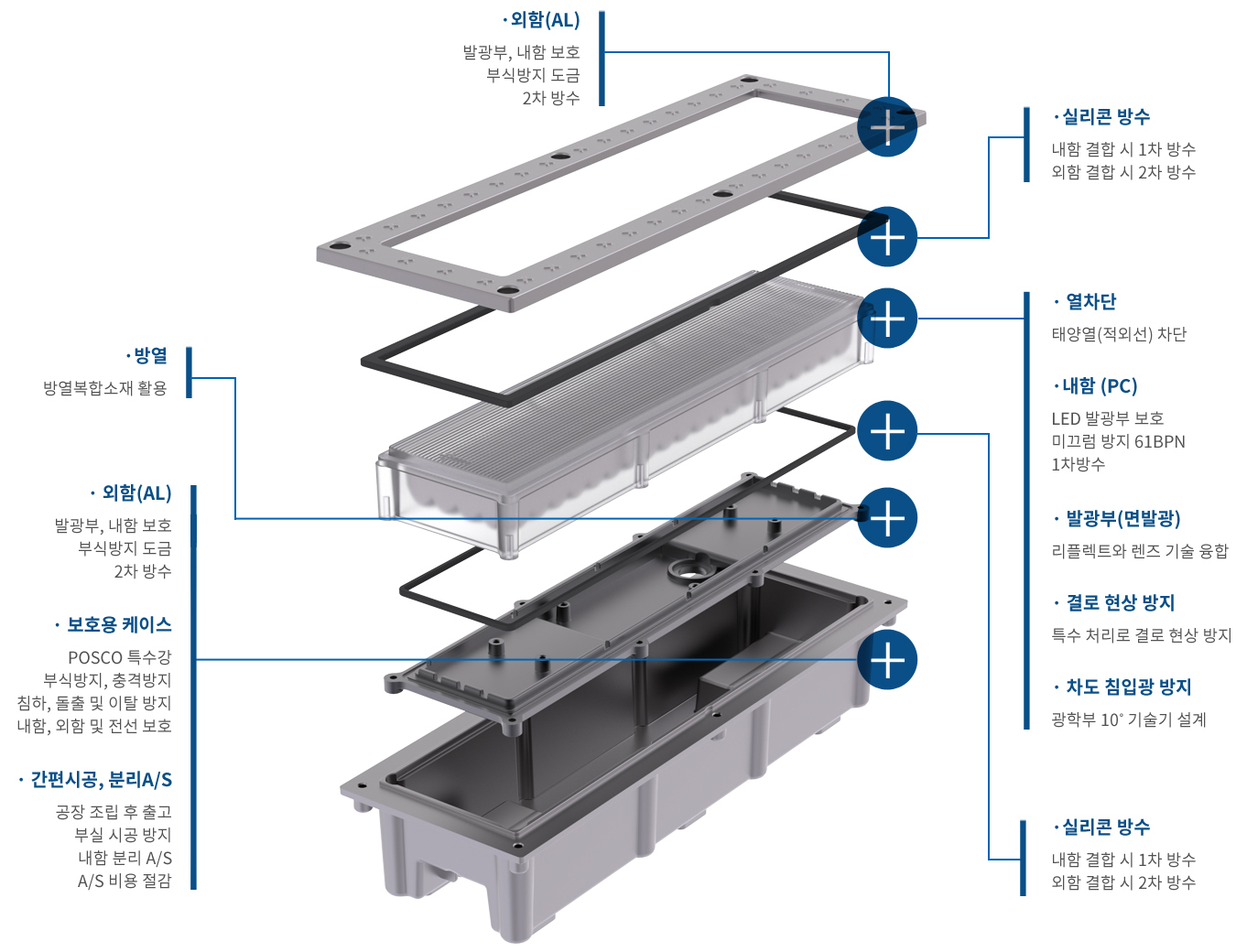

제품구조

  • · 외함(AL)

    발광부, 내함 보호
    부식방지 도금
    2차 방수

  • · 실리콘 방수

    내함 결합 시 1차 방수
    외함 결합 시 2차 방수

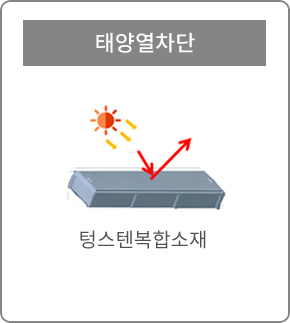

  • · 열차단

    태양열(적외선) 차단

    · 내함 (PC)

    LED 발광부 보호
    미끄럼 방지 61BPN
    1차방수

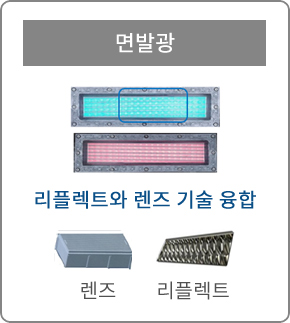

    · 발광부(면발광)

    리플렉트와 렌즈 기술 융합

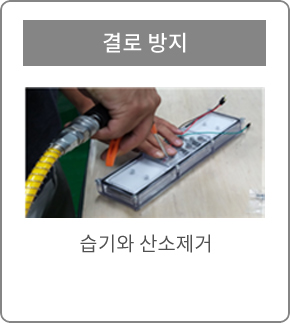

    · 결로 현상 방지

    특수 처리로 결로 현상 방지

    · 차도 침입광 방지

    광학부 10˚ 기술기 설계

  • · 실리콘 방수

    내함 결합 시 1차 방수
    외함 결합 시 2차 방수

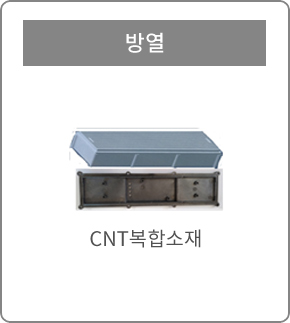

  • · 방열

    방열복합소재 활용

  • · 외함(AL)

    발광부, 내함 보호
    부식방지 도금
    2차 방수

    · 보호용 케이스

    POSCO 특수강
    부식방지, 충격방지
    침하, 돌출 및 이탈 방지

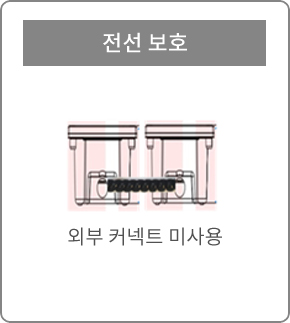

    내함, 외함 및 전선 보호

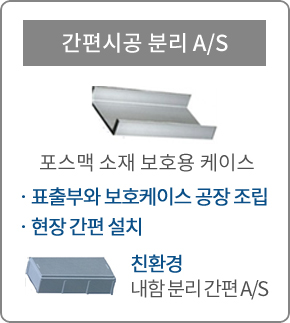

    · 간편시공, 분리A/S

    공장 조립 후 출고
    부실 시공 방지
    내함 분리 A/S
    A/S 비용 절감
